Архитектура Кибербезопасности Морских Судов: Техническое Описание

Обзор Концепции

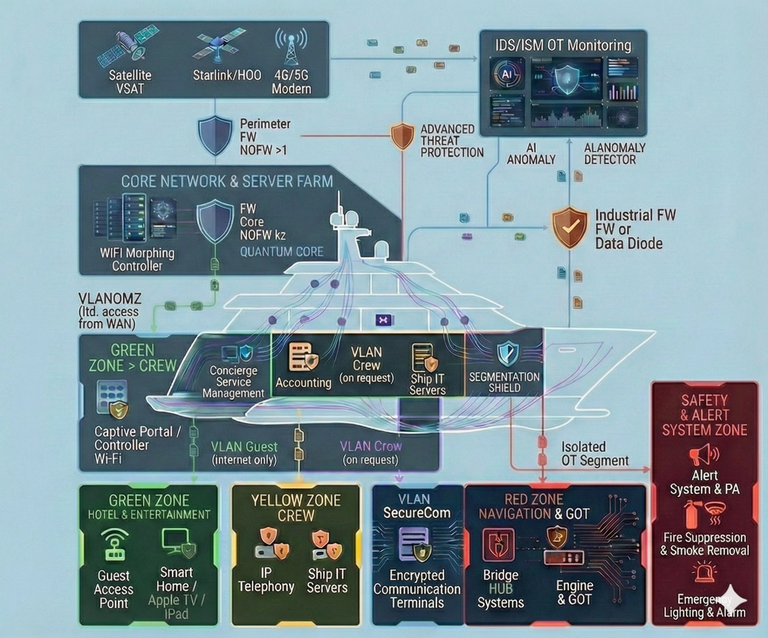

Представленная схема иллюстрирует архитектуру киберзащиты морских судов, построенную на принципах эшелонированной обороны (Defense-in-Depth) и Нулевого Доверия (Zero Trust). Решение предназначено для безопасной конвергенции (объединения) судовых IT-сервисов (экипаж, пассажирские/гостевые сервисы, шор-офис, подрядчики) с критически важными операционными технологиями (OT/GOT) — навигацией, связью, энергетикой, управлением механизмами и автоматикой.

В современных условиях кибербезопасность на борту — это не «опция» и не только про защиту данных. Это необходимая мера обеспечения безопасности мореходства, устойчивости управления судном и непрерывности судовых операций: от предотвращения несанкционированного доступа и сбоев до снижения риска аварийных ситуаций, вызванных цифровыми воздействиями на бортовые системы.

Подход применим к широкому спектру морского транспорта: коммерческие суда, пассажирские суда и паромы, танкеры, контейнеровозы, OSV/offshore, а также крупные яхты. Ниже приведено детальное описание уровней защиты и компонентов схемы.

1. Внешний Периметр и Мультимодальная Связь

Первый рубеж обороны, обеспечивающий гибкое и безопасное подключение судна к глобальным сетям.

Источники Связи: Агрегация каналов для обеспечения связи в любой точке мира:
- Спутниковый VSAT: Традиционная надежная связь через геостационарные спутники.
- Starlink/LEO (НОО): Высокоскоростная связь с низкой задержкой через низкоорбитальные группировки.
- 4G/5G Модем: Подключение через сотовые сети в прибрежных зонах.
Периметральный МЭ (Firewall) NOFW >1: Высокопроизводительный пограничный шлюз безопасности в конфигурации повышенной доступности (>1). Осуществляет первичную фильтрацию трафика на границе «судно-берег» и терминацию VPN-туннелей.
Advanced Threat Defense (Защита от сложных угроз): Облачный или локальный сервис «песочницы» для анализа подозрительных файлов на предмет угроз нулевого дня (Zero-day) до их попадания в сеть.

2. Защищенное Ядро Сети и Сервисы (Core Network & Server Farm)

Центральный узел обработки данных и применения политик безопасности.

Core Firewall (МЭ Ядра) NOFW k2 "Quantum Core": Сердце системы безопасности. Отказоустойчивый кластер внутренних фаерволов (конфигурация k2). Технология "Quantum Core" (Квантовое Ядро) обеспечивает сверхвысокую производительность глубокой инспекции трафика (DPI) и готова к внедрению постквантовых алгоритмов шифрования в будущем.
Контроллер WIFI Морфинг (Controller WIFI Morphing): Инновационная система управления беспроводной сетью. Использует технологию «защиты движущейся цели» (Moving Target Defense), динамически изменяя параметры сети (BSSID, SSID, ключи), делая Wi-Fi сеть «невидимой» и недоступной для сканирования и атак типа «злой двойник».
VLANOMZ: Специализированная изолированная зона управления (Management Zone) для серверов инфраструктуры, с строго ограниченным доступом из внешней сети (WAN).

3. Активный Мониторинг и ИИ-Аналитика (Overlay Security)

Надстройка безопасности для проактивного обнаружения угроз в реальном времени без вмешательства в работу систем.

IDS/ISM OT-Мониторинг: Комплексная система обнаружения вторжений, адаптированная для морской специфики (ISM - International Safety Management).
- OT Cyber Sensor (OT Киберсенсор): Пассивные сенсоры, подключенные к промышленным сетям, анализирующие специализированные морские протоколы на предмет аномальных команд.
AI Anomaly Detection (ИИ Детектор Аномалий): Система на базе искусственного интеллекта, анализирующая поведенческие паттерны в сети для выявления скрытых угроз, которые невозможно обнаружить традиционными сигнатурными методами.

4. Стратегическая Сегментация (Segmentation Shield)

Визуализированный «Щит Сегментации» демонстрирует жесткое разделение сети на изолированные зоны с разными уровнями доверия.

ЗЕЛЕНАЯ ЗОНА (GREEN ZONE):
- Отель & Развлечения: Изолированный сегмент для гостей (Smart Home, Apple TV, личные устройства) с доступом только в Интернет через Captive Portal / Контроллер Wi-Fi.
- Экипаж (CREW): Сегменты для административных задач (Бухгалтерия, Консьерж-сервис) и личного доступа экипажа (VLAN Crew по запросу).
ЖЕЛТАЯ ЗОНА (YELLOW ZONE CREW): Рабочая среда для служебных IT-серверов и IP-телефонии.
VLAN SecureCom: Выделенный сегмент для шифрованных терминалов конфиденциальной связи.

5. Защита Критической Инфраструктуры (RED ZONE)

«Красная зона» — сегмент с нулевым доверием, где расположены системы жизнеобеспечения судна.

Навигация & GOT (Navigation & GOT): Включает системы мостика (Bridge NAV Systems), управление двигателями и прочие операционные технологии (Engine & GOT).
Промышленный МЭ или Диод Данных (Industrial Firewall or Data Diode): Критически важный барьер, обеспечивающий однонаправленный поток данных. Он позволяет передавать телеметрию из изолированного OT-сегмента в системы мониторинга, но физически блокирует любые входящие соединения или атаки в красную зону.

Глоссарий: Расшифровка Терминов и Сокращений

Для обеспечения однозначного понимания передовых технологий, применяемых в архитектуре, приводится расшифровка используемых обозначений:

Термин / Сокращение	Описание и Расшифровка
AI Anomaly Detection	ИИ Детектор Аномалий. Система на базе искусственного интеллекта/машинного обучения, выявляющая угрозы не по базам известных вирусов, а по отклонениям от нормального поведения сети и пользователей.
Captive Portal	Веб-страница аутентификации, которую пользователь видит перед получением доступа к общественной Wi-Fi сети (например, в гостевой зоне).
Data Diode	Диод Данных. Аппаратное устройство кибербезопасности, физически гарантирующее передачу данных только в одном направлении (из защищенного сегмента наружу), исключая любые входящие атаки.
GOT	Generic Operational Technology (Общие операционные технологии). Термин, объединяющий все судовые системы управления и автоматизации (двигатели, энергетика, климат и т.д.), критичные для функционирования яхты.
IDS/ISM	Intrusion Detection System / International Safety Management. Система обнаружения вторжений, интегрированная с процессами управления безопасностью судна.
LEO / НОО	Low Earth Orbit (Низкая околоземная орбита). Спутниковые системы типа Starlink, обеспечивающие высокую скорость и низкую задержку сигнала.
NOFW (>1 / k2)	Внутреннее обозначение конфигураций кластеров межсетевых экранов (Network Firewall) высокой доступности и производительности.
OT Cyber Sensor	OT Киберсенсор. Специализированное устройство для пассивного мониторинга промышленных сетей (OT) без влияния на технологические процессы.
Quantum Core	Квантовое Ядро. Маркетинговое обозначение высокопроизводительного процессингового модуля МЭ Ядра, готового к обработке огромных массивов данных и поддержке перспективных методов шифрования.
Segmentation Shield	Щит Сегментации. Визуальное представление технологии глубокой логической изоляции сетевых зон друг от друга для предотвращения распространения угроз.
VLANOMZ	VLAN Operations Management Zone. Изолированная виртуальная сеть для управления инфраструктурой, доступ к которой строго ограничен из внешних сетей (WAN).
VSAT	Very Small Aperture Terminal. Традиционная спутниковая связь через геостационарные спутники, обеспечивающая глобальное покрытие.
WIFI Морфинг	WiFi Morphing. Технология «защиты движущейся цели» для беспроводных сетей. Контроллер постоянно изменяет параметры сети (BSSID, ключи и т.д.) для предотвращения разведки и атак на Wi-Fi.
МЭ	Межсетевой Экран (Фаервол).

Функциональная блок-схема логики работы судовых систем

1. Внешний уровень: Связь и вход данных (WAN)

БЛОК: Внешние каналы связи (WAN Sources)

Элементы: VSAT, Starlink/LEO, 4G/5G модемы.
Функция: Связь «судно ↔ берег» и доступ в Интернет.
Поток: Основная точка входа/выхода всех данных.

↓ (Сырой трафик)

2. Периметр безопасности и управление доступом

БЛОК: Периметральная защита

Элементы: Perimeter Firewall, Advanced Threat Protection (ATP).
Функция: Фильтрация трафика, блокировка атак и несанкционированного доступа.

БЛОК: Контролируемый удалённый доступ (VLAN OMZ)

Элементы: Operations Management Zone (OMZ).
Функция: Регламентированный доступ подрядчиков и администраторов.
Особенность: Изоляция от гостевого и общего трафика экипажа.

↓ (Очищенный трафик)

3. Центральный уровень: «Интеллект» сети

БЛОК: Ядро сети и серверная инфраструктура

Элементы: Core Firewall, сетевое ядро, Wi-Fi контроллер.
Функция: Маршрутизация, распределение ресурсов и применение политик безопасности.

БЛОК: Централизованный мониторинг (IDS / OT Monitoring)

Элементы: ИИ-детектор аномалий, киберсенсоры, панели мониторинга.
Функция: Анализ логов и событий от IT и изолированного OT-сегмента (через Data Diode).

4. Внутренняя сегментация: Пользовательские и сервисные зоны

НАПРАВЛЕНИЕ А: Пассажиры / Гости

Гостевые сервисы и развлечения

Системы: Wi-Fi доступ, мультимедиа, пользовательские устройства.
Статус: Полная изоляция от систем управления. Доступ только в Интернет.

НАПРАВЛЕНИЕ Б: Экипаж и администрация

Сервисы экипажа (Green Zone)

Административные процессы, документооборот, снабжение.

Операционные сервисы (Yellow Zone)

IP-телефония, общие серверы экипажа.

VLAN SecureCom

Шифрованные терминалы для конфиденциальной связи.

5. Критическая инфраструктура: OT и системы безопасности (Red Zone)

Критический барьер: Промышленный межсетевой экран или Data Diode.
Принцип: Однонаправленная передача данных — мониторинг возможен, внешний доступ исключён.

Навигация и управление

Системы: Bridge Systems, ECDIS, машинное отделение, GOT.
Статус: Полная изоляция.

Системы безопасности жизни

Системы: PA, пожарная сигнализация и тушение, аварийное освещение.
Функция: Автономная защита и поддержка реагирования.
